Труба полипропиленовая pp-r армированная алюминием ALUPIPE, Дн40, PN25 MeerPlast

• Полипропиленовая армированная труба MeerPlast ALUPIPE Дн40 PN25 — это инженерное решение для систем, где требуются высокая термостойкость, стабильность формы и долговечность. Конструкция PPR-AL-PPR состоит из трёх слоёв:
• внутренний слой из рандом-сополимера полипропилена (PPRC), обеспечивающий химическую стойкость и гладкость потока;
• средний слой из алюминиевой фольги, который выполняет роль армирующего элемента и кислородного барьера;
• внешний защитный слой из PPRC, придающий трубе устойчивость к механическим воздействиям.

Благодаря алюминиевому армированию труба обладает минимальным коэффициентом линейного расширения — в 4–5 раз ниже, чем у неармированных полипропиленовых труб. Это гарантирует геометрическую стабильность при нагреве, отсутствие провисаний и механических напряжений в системе.

Размеры изделия: наружный диаметр 40 мм, толщина стенки 6,7 мм, внутренний диаметр ≈ 26,6 мм. Класс прочности PN25 (давление до 2,5 МПа) позволяет эксплуатировать трубу при температуре до +90 °C (кратковременно до +95 °C).

Материал PPRC полностью безопасен для питьевой воды, не подвержен коррозии, не реагирует с химическими добавками и сохраняет качество транспортируемой среды. Гладкая внутренняя поверхность предотвращает образование известковых отложений, снижает гидравлические потери и продлевает срок службы всей системы.

Монтаж выполняется методом раструбной сварки с применением стандартных фитингов PPRC, подходящих для армированных труб. При правильной пайке соединения герметичны, выдерживают рабочее давление и не требуют дополнительного обслуживания.

Технические характеристики:

Области применения:

Профессиональное решение для систем отопления и водоснабжения с повышенными требованиями.

Труба полипропиленовая PP-R армированная алюминием ALUPIPE диаметром 40 мм (Дн40) с номинальным давлением PN25 (25 бар) от торговой марки MeerPlast представляет собой высокотехнологичное инженерное решение для создания надежных и долговечных трубопроводов. Изделие относится к классу пятислойных труб PPR-AL-PPR (модель ALUPIPE), где средний слой выполнен из алюминиевой фольги, интегрированной в стенки из полипропилена методом клеевого соединения.

Материал изготовления — полипропилен рандомсополимер (PPR) — обладает повышенной термостойкостью и способностью выдерживать высокие эксплуатационные нагрузки. Алюминиевый армирующий слой обеспечивает исключительную стабильность геометрии при температурных нагрузках, практически полное отсутствие линейного расширения и повышенную кольцевую жесткость. Неперфорированный алюминиевый слой со сплошным продольным сварным швом полностью исключает проникновение кислорода через стенку трубы, что критически важно для закрытых систем отопления.

Труба соответствует 5-му классу эксплуатации по ГОСТ 32415-2013 и предназначена для систем с высокими требованиями к стабильности размеров и защите от кислородной диффузии.

Производителем трубы является Группа компаний «Эльф» (г. Тула, Россия), владелец торговой марки MeerPlast.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Благодаря диаметру 40 мм, высокому рабочему давлению PN25 и наличию алюминиевого кислородного барьера, данная труба ориентирована преимущественно на капитальное строительство, профессиональный монтаж и закрытые системы отопления в следующих сферах:

· Системы водоснабжения: Прокладка магистралей холодного (ХВС) и горячего водоснабжения (ГВС) в многоквартирных жилых домах, общественных и административных зданиях. Подходит для транспортировки питьевой воды благодаря гигиеничности материала.
· Отопительные системы: Идеальное решение для монтажа розливов систем радиаторного отопления, включая низкотемпературное и высокотемпературное отопление, подключение к коллекторным узлам, обвязка в котельных и тепловых пунктах . Алюминиевое армирование и кислородный барьер особенно важны для закрытых систем с чувствительным котельным оборудованием.
· Центральное отопление и кондиционирование: Использование в системах центрального отопления и кондиционирования воздуха.
· Технологические трубопроводы: Транспортировка сжатого воздуха и других сред, не агрессивных к полипропилену, в технологических установках на промышленных объектах.

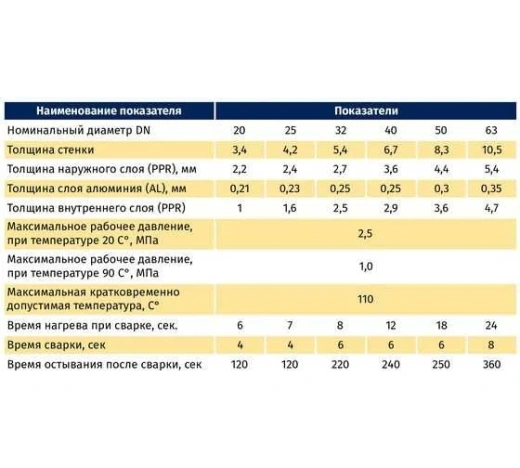

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметры трубы подтверждают ее высокую прочность и соответствие строгим стандартам качества:

Характеристика Значение
Производитель MeerPlast (Группа компаний «Эльф», Россия)
Модель ALUPIPE
Тип изделия Труба напорная пятислойная (PPR-AL-PPR), армированная алюминием
Наружный диаметр (Дн) 40 мм
Толщина стенки общая 6,7 мм
Толщина алюминиевого слоя (AL) 0,25 мм
Соотношение размеров (SDR) 6
Номинальное давление (PN) 25 бар (2,5 МПа)
Рабочее давление при 20°С 2,5 МПа (25 бар)
Максимальная рабочая температура до +90 °С
Класс эксплуатации 5-й класс по ГОСТ 32415-2013
Длина 4000 мм (4 метра)
Цвет Белый
Тип соединения Полифузионная сварка (раструбная) с предварительным торцеванием
Срок гарантии производителя 7 лет
Стандарт качества ГОСТ 32415-2013

ПРЕИМУЩЕСТВА И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

· Минимальное линейное расширение: Алюминиевое армирование практически полностью исключает температурную деформацию. Коэффициент линейного расширения труб PPR-AL-PPR близок к нулю и сопоставим с металлическими трубами. Это особенно важно при монтаже открытых участков трубопроводов и заделке труб в стяжку или штробы, так как исключает необходимость установки компенсаторов.
· Кислородный барьер: Алюминиевый слой толщиной 0,25 мм является эффективным кислородным барьером, предотвращающим диффузию кислорода в теплоноситель . Это защищает металлические элементы системы отопления (котлы, радиаторы, теплообменники, насосы) от коррозии и значительно продлевает срок их службы, что особенно важно для закрытых систем отопления.
· Повышенная прочность: Наличие сплошного продольного сварного шва на алюминиевой фольге увеличивает прочность трубы и ее устойчивость к механическим нагрузкам, включая кольцевые и продольные напряжения.
· Стабильность геометрии и высокая кольцевая жесткость: Пятислойная структура с алюминиевым сердечником обеспечивает исключительную поперечную жесткость и сохранение формы при высоких температурах и механических нагрузках, предотвращая деформацию и провисание трубопровода.
· Сохранение формы при изгибе: Алюминиевый слой позволяет трубе лучше сохранять приданную форму при изгибе, что удобно при монтаже и позволяет точно позиционировать трубопровод.
· Химическая стойкость и гигиеничность: Материал инертен, не выделяет вредных веществ, устойчив к коррозии, не ржавеет и не зарастает изнутри, сохраняя пропускную способность на протяжении всего срока службы. Гладкая внутренняя поверхность обеспечивает низкую шероховатость и минимальные потери давления.
· Эксплуатационные качества: Обладает высокими шумоизоляционными свойствами, не проводит блуждающие токи, устойчив к гидроударам и механическим нагрузкам .
· Долговечность: Расчетный срок службы при соблюдении условий эксплуатации составляет не менее 50 лет.

ОСОБЕННОСТИ МОНТАЖА (Важно!)

Монтаж труб, армированных алюминием (модель ALUPIPE), имеет принципиальное отличие от труб со стекловолоконным армированием и требует строгого соблюдения технологии:

· Обязательное торцевание: Перед сваркой необходимо удалять верхний полипропиленовый слой и алюминиевую фольгу в зоне сварки с помощью специального инструмента — торцевателя (шабера). Это делается для того, чтобы алюминий не контактировал с водой (предотвращение электрохимической коррозии и расслоения) и для обеспечения надежного сварного соединения внутренних полипропиленовых слоев трубы и фитинга. Именно торцевание, а не простая зачистка, гарантирует качество стыка.
· Контроль глубины торцевания: Глубина торцевания должна точно соответствовать глубине сварки, указанной в инструкции производителя (глубине посадки на дорне сварочного аппарата).
· Температура окружающей среды: Не ниже +5 °С.
· Подготовка: Трубы и соединительные детали из полипропилена, доставленные на объект в зимнее время, перед монтажом необходимо выдержать при положительной температуре не менее 2 часов.
· Сварка: Использовать специальный сварочный инструмент (паяльник для ППР труб) с насадками соответствующего диаметра. Температура нагрева гильзы должна стабилизироваться на уровне 260 °С. Строго соблюдать время нагрева, соединения и остывания согласно таблице производителя (для диаметра 40 мм время нагрева ориентировочно составляет около 12-18 секунд).
· Совместимость: Для монтажа используются фитинги PPR соответствующего диаметра. Для соединения с металлическими элементами (запорная арматура, радиаторы, котлы, водонагреватели, бойлеры, насосные группы) применяются комбинированные фитинги с латунными или никелированными вставками.
