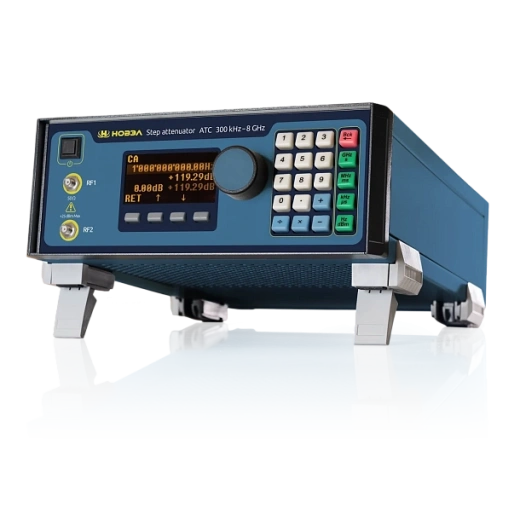

Аттенюатор ступенчатый АТС

АТС — профессиональный, высокоэффективный ступенчатый аттенюатор для лабораторий, сервисных центров и производственных стендов СВЧ/РЧ. Прибор предназначен для задания требуемого уровня сигнала, калибровки трактов и расширения динамического диапазона измерений в комплексах с генераторами, приёмниками, анализаторами спектра и испытательными установками. Частотный диапазон от 300 кГц до 8 ГГц позволяет применять АТС в радиосвязи, ЭМС-испытаниях, НИОКР и метрологии. Благодаря шагу 0,5 дБ легко выставлять «точные точки» мощности, а большой запас по ослаблению 0…111,5 дБ делает устройство универсальным для как сильных, так и сверхслабых сигналов. Конструктив рассчитан на быстродействие и стабильность: типовое время переключения порядка 1 мс, согласование по тракту 50 Ом, возвратные потери до −20 дБ на включённых ступенях (тип.), что снижает отражения и стоячие волны в тракте. Максимальная допустимая мощность входа +25 дБм (≈316 мВт) обеспечивает безопасную работу с типовыми генераторами без внешних ограничителей.

Преимущества для покупателя:

• Широкий рабочий диапазон частот: от НЧ-участка 300 кГц до 8 ГГц — один аттенюатор на разные проекты.
• Точная установка уровня: шаг 0,5 дБ по всей шкале 0…111,5 дБ.
• Стабильная работа тракта: согласование 50 Ом, низкие отражения (до −20 дБ тип.).
• Быстрое переключение ~1 мс — для автоматизированных стендов и серийных испытаний.
• Подходит для калибровки и поверки, радиомониторинга, защиты чувствительных входов.

Технические характеристики:

• Диапазон ослаблений: 0…111,5 дБ; шаг 0,5 дБ.
• Волновое сопротивление: 50 Ом.
• Время переключения: ~1 мс (тип., от фронта сигнала запуска).
• Возвратные потери: до −20 дБ при включённых ступенях (тип.), до −15 дБ при выключенных (тип.).
• Макс. входная мощность: +25 дБм (≈316 мВт).
• Назначение: ослабление УВЧ/СВЧ сигналов, воспроизведение шкалы отношения мощностей, согласование и защита трактов.

                            График вносимых потерь                                                            График коэффициента отражения S11

Области применения:

Калибровка и поверка РЭС и СИ, ЭМС-испытания, телеком-и РЧ-лаборатории, производство и сервис РЧ-оборудования, учебные и НИОКР-центры.

АТС — точный уровень, стабильный тракт, уверенный результат.
