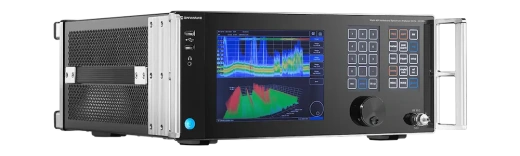

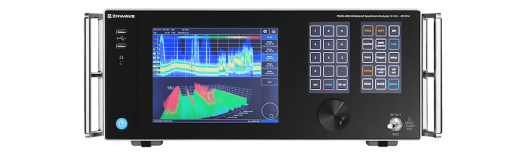

Анализатор спектра и сигналов MWA-400

MWA-400 создан для точного анализа сложных РЧ/СВЧ-сигналов в лабораториях и на производстве. Прибор покрывает базовый диапазон от 8 кГц с возможностью исполнения до 8, 20 или 40 ГГц — выберите конфигурацию под задачу. Реальное время анализа до 800 МГц позволяет фиксировать «быстрые» события, пульсирующие и широкополосные сигналы без пропусков. Минимальная полоса разрешения RBW 0,1 Гц и избирательность 90 дБ раскрывают тонкие спектральные детали, а низкий фазовый шум –137 дБн/Гц на отстройке 10 кГц (1 ГГц) обеспечивает чистоту измерений. Чувствительность до –155 дБм/Гц помогает уверенно обнаруживать слабые сигналы на фоне помех. Для потоковой записи предусмотрен 100 Гбит/с Ethernet (QSFP28) — удобно для длительных сессий и последующего офлайн-анализа. Сенсорный 8″ дисплей ускоряет работу, а внутренняя выборочная память и 12-бит АЦП 4 Гвыб/с обеспечивают глубокий захват без потери деталей.

Ключевые характеристики:

• Диапазон частот: 8 кГц → 8/20/40 ГГц (исполнения).
• Полоса анализа в реальном времени: до 800 МГц.
• RBW: от 0,1 Гц; избирательность: 90 дБ.
• Фазовый шум: –137 дБн/Гц @10 кГц (1 ГГц).
• Чувствительность: до –155 дБм/Гц (25 °C, 1 ГГц).
• Скорость сканирования: 20 ГГц/с при RBW 250 кГц.
• Вход: 50 Ом; аттенюатор 0…31,5 дБ (шаг 0,5 дБ); точка компрессии 1 дБ: –20 дБм.

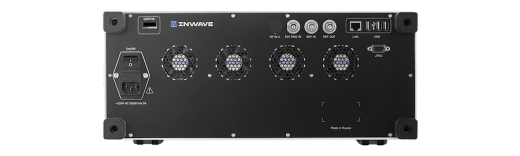

• Интерфейсы: 100 GbE (QSFP28), LAN/USB; 8″ сенсорный дисплей.
• Реестр СИ РФ: серия MWA включена до 08.09.2028, № 89948-23.

• Захват редких событий без «слепых зон» (RTSA до 800 МГц).
• Точный анализ слабых и близкорасположенных компонентов спектра (RBW 0,1 Гц, селективность 90 дБ).
• Чистая спектрограмма для высоких требовательных тестов (–137 дБн/Гц).
• Потоковая запись и архивирование измерений (100 GbE).

Радиоконтроль и мониторинг эфира, ЭМС-испытания, разработка и тест-производство РЧ/СВЧ-оборудования, поиск мешающих излучений, анализ модуляций и протоколов связи.

MWA-400 — ваш контроль над спектром: шире полоса, чище сигнал, точнее решения.
